Representações e projeções da superfície terrestre
Desde muito cedo que o ser humano demonstrou interesse em representar a superfície terrestre. A Terra pode ser representada de diversas formas, entre as quais se destacam os mapas[Conceito] Representações da totalidade ou de parte da superfície da Terra num plano. e os globos[Conceito] Representações esféricas da superfície terrestre.. Além destas, existem também os planisférios[Conceito] Mapa que representa a totalidade da superfície da Terra.
, as plantas[Conceito] Mapa que representa com grande pormenor pequenas áreas da superfície terrestre, como uma cidade ou uma casa., os mapas topográficos[Conceito] Mapa que representa, com grande pormenor, a configuração do terreno (topografia), como a altitude e outras informações, nomeadamente, as linhas de água, os povoamentos, e as estradas de uma determinada área., as fotografias aéreas[Conceito] Fotografias da superfície terrestre obtidas a partir de aeronaves., as imagens de satélite[Conceito] Imagens captadas a grande altitude por um satélite artificial em órbita terrestre., os ortofotomapas[Conceito] Representações cartográficas da superfície da Terra, construídas a partir de fotografias aéreas perpendiculares à superfície terrestre, em que foram corrigidas as deformações óticas e por vezes são acrescentadas informações como a toponímia., entre outras. Por vezes, os geógrafos recorrem também a representações cartográficas mais simples, muitas vezes elaboradas pessoalmente, tais como os esboços cartográficos[Conceito] Representação simplificada e esquemática de uma determinada área da superfície terrestre. e os mapas mentais[Conceito] Representação que apresenta a localização dos elementos mais importantes de referência que cada indivíduo tem sobre uma determinada área. (Figura 1).
i
Figura 1: Mapa mental do continente europeu.
Cada uma das diferentes formas de representação da Terra apresentam um conjunto de vantagens e desvantagens muito diversificadas. O quadro seguinte apresenta as mais significativas (Quadro 1).
Quadro 1: Vantagens e desvantagens das diferentes formas de representação da superfície terrestre.
| Formas de representação | Principais Vantagens | Principais Desvantagens |

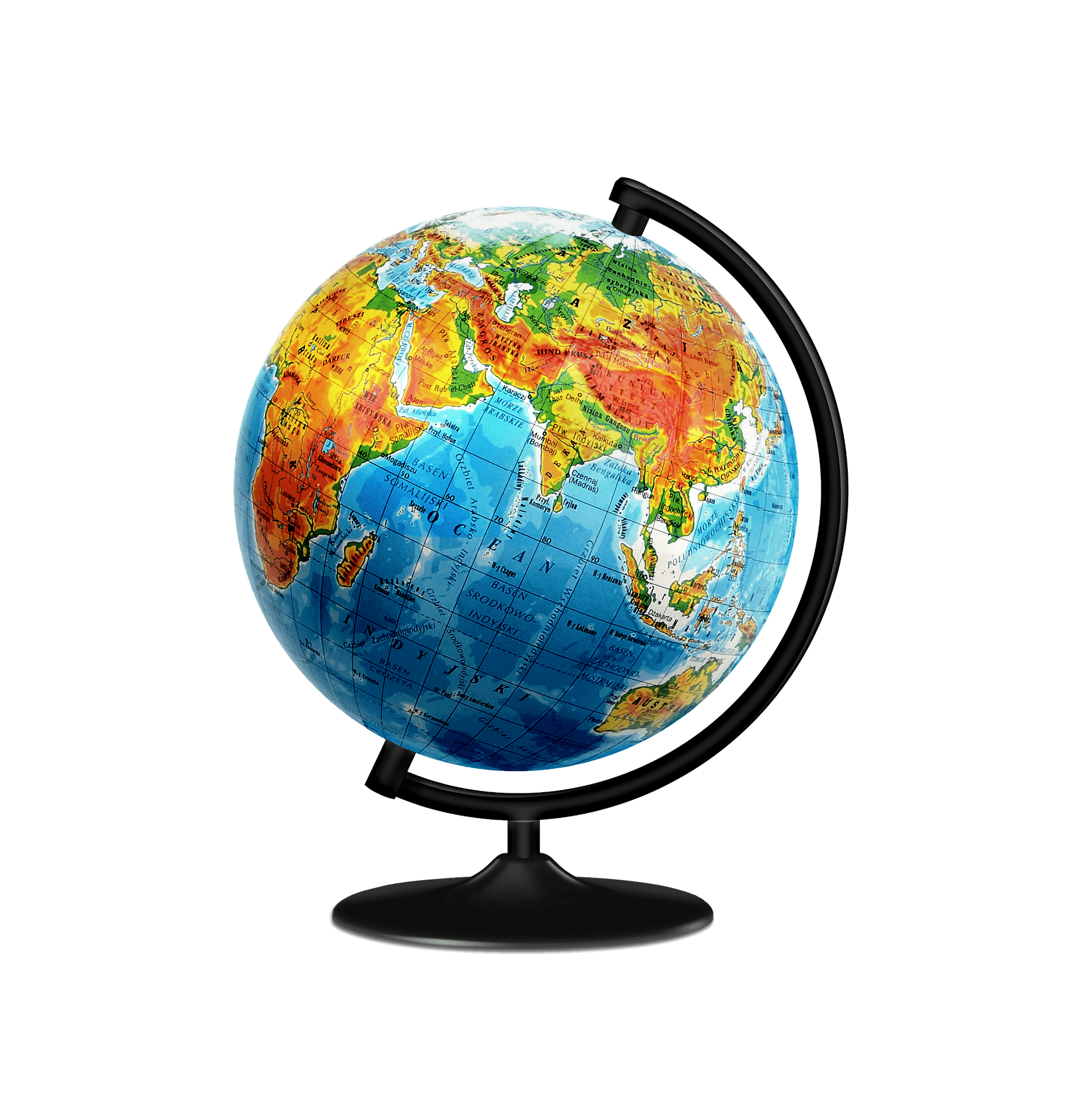

Globos  |
Representação mais fiel da Terra | Difícil de ler, transportar e arrumar Fornece muito pouco pormenor Não permite visualizar todo o planeta em simultâneo |
Mapas  |
Fácil leitura, transporte e arrumação Fornece maior pormenor que o globo Permite representar toda a superfície da Terra ou apenas parte dela |
Apresenta algumas distorções da forma esférica da Terra |

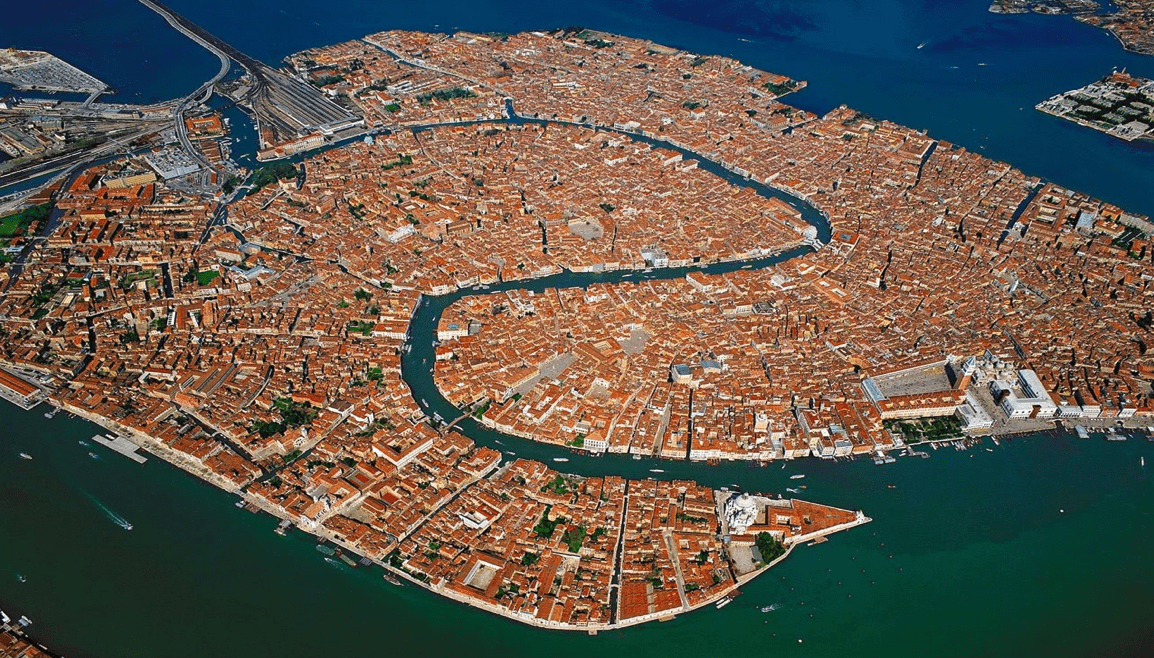

Fotografias aéreas  |
Permite fazer um estudo pormenorizado da área | Apresenta distorções Dependente das condições atmosféricas |

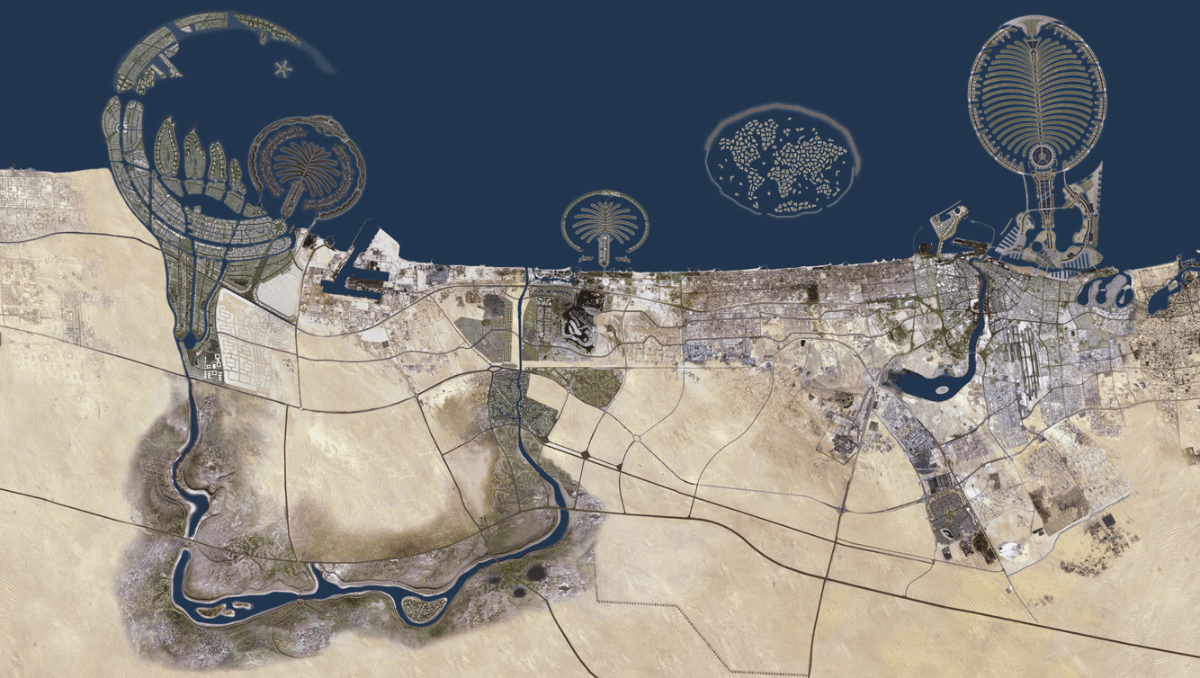

Imagens de satélite  |
Permite observar vastas áreas Aquisição periódica e mais barata |
Dependente das condições atmosféricas |

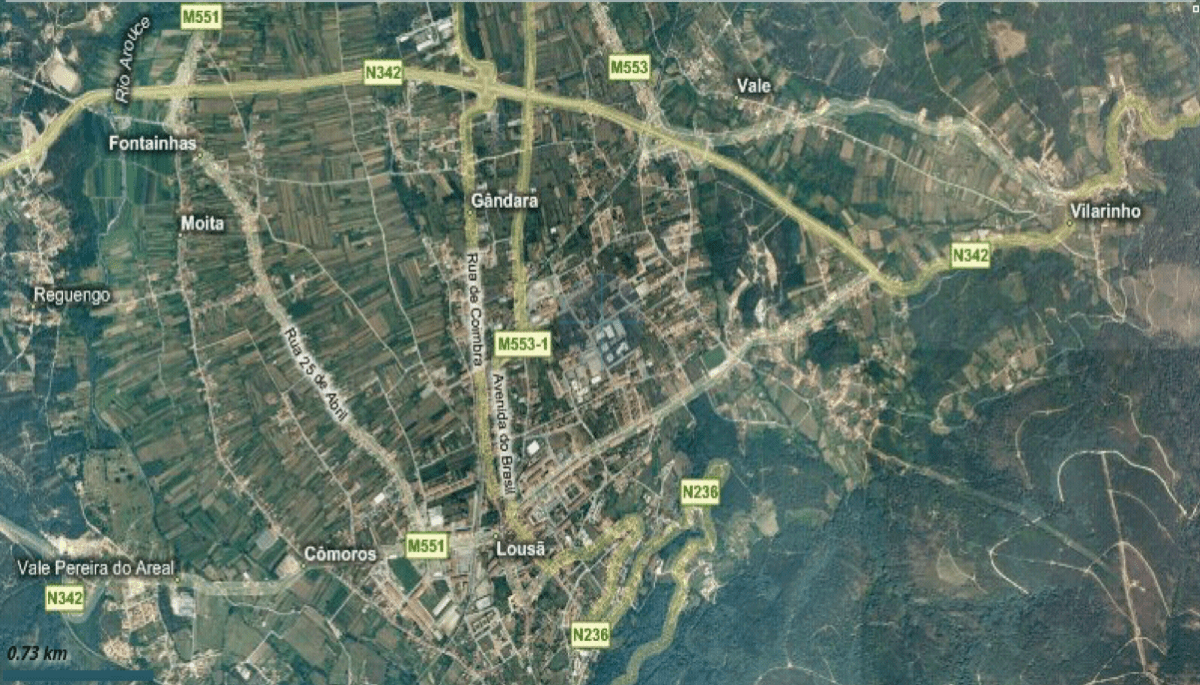

Ortofotomapas  |
Representação rigorosa da superfície terrestre Não apresenta distorções que aparecem nas fotografias aéreas |
Não permite obter informação do relevo em áreas cobertas de vegetação |
| Globos |
||
| Vantagens Representação mais fiel da Terra |
||
| Desvantagens Difícil de ler, transportar e arrumar Fornece muito pouco pormenor Não permite visualizar todo o planeta em simultâneo |
||
| Mapas |
||
| Vantagens Fácil leitura, transporte e arrumação Fornece maior pormenor que o globo Permite representar toda a superfície da Terra ou apenas parte dela |
||
| Desvantagens Apresenta algumas distorções da forma esférica da Terra |
||
| Fotografias aéreas |
||
| Vantagens Permite fazer um estudo pormenorizado da área |
||
| Desvantagens Apresenta distorções Dependente das condições atmosféricas |
||
| Imagens de satélite |
||
| Vantagens Permite observar vastas áreas Aquisição periódica e mais barata |
||
| Desvantagens Dependente das condições atmosféricas |
||
| Ortofotomapas |
||
| Vantagens Representação rigorosa da superfície terrestre Não apresenta distorções que aparecem nas fotografias aéreas |
||
| Desvantagens Não permite obter informação do relevo em áreas cobertas de vegetação |
Os SIG[Conceito] Sistemas informáticos que permitem ao utilizador pesquisar, visualizar, recolher, tratar e transformar dados relativos aos elementos da superfície terrestre, construindo mapas. permitem recolher, analisar e representar informação geográfica georreferenciada[Geografia] A georreferenciação é o processo de localização geográfica de determinado objecto através da atribuição de coordenadas geográficas de latitude, longitude e altitude., tendo em vista a resolução de problemas reais. Num SIG a informação (dados) é organizada por camadas, o que permite analisar as inter-relações entre os diferentes fenómenos espaciais (Figura 2).
A importância da sua utilização resulta:
– Da facilidade de trabalhar com grande quantidade de informação;
– Do tempo de resposta em tempo real no apoio à decisão;
– Da fácil gestão e armazenamento dos dados geográficos;
– Da rapidez com que a informação pode ser atualizada.
i
Figura 2: Diferentes tipos de dados e respetivas camadas num SIG.
Existem dois tipos diferentes de mapas aos quais se recorre em função da informação que se necessita. Deste modo, o geógrafo recorre aos mapas gerais ou de base quando pretende obter diversas informações de carácter geral ou quando se pretende construir nova cartografia a partir dos mesmos. Entre eles destacam-se:
– Planisfério;
– Mapa corográfico;
– Mapa topográfico;
– Planta.
Quando se pretende estudar/trabalhar um tema específico utilizam-se os mapas temáticos realizados com base nos anteriormente referidos:
– Mapas físicos (ex.: mapa hipsométrico[Conceito] Mapa que representa o relevo de uma grande área através de um conjunto de cores em função da altitude., mapa climático);
– Mapas políticos (ex.: mapa com fronteiras de países);
– Mapas demográficos (ex.: mapa com densidade populacional);
– Mapas económicos (ex.: mapa da distribuição do PIB).
– Mapas políticos (ex.: mapa com fronteiras de países);
– Mapas demográficos (ex.: mapa com densidade populacional);
– Mapas económicos (ex.: mapa da distribuição do PIB).
Além da classificação dos mapas quanto à sua função, anteriormente referida, existe uma outra forma de classificar os mapas que se prende com a escala utilizada. Assim, os mapas podem ser classificados como mapas de pequena escala ou mapas de grande escala (Figura 3).
i
Figura 3: Mapas de diferentes escalas.
Nos mapas de pequena escala destacam-se as seguintes características:
– Grande redução da realidade;
– Área representada muito grande;
– Apresenta poucos pormenores.
Pelo contrário, nos mapas de grande escala destacam-se as seguintes características:
– Pequena redução da realidade;
– Área representada pequena;
– Apresenta muitos pormenores.
Para se construir os mapas é necessário representar a forma esférica da Terra numa superfície plana. A sua correta representação é provavelmente a maior dificuldade da Cartografia[Ciência] Ciência que tem como objeto de estudo representar a superfície terrestre em mapas, globos entre outras formas. aquando da realização de mapas num plano, visto que os mesmos diferem muito da realidade aproximadamente esférica da Terra. A técnica que o permite fazer designa-se por projeção cartográfica[Conceito] Método que consiste na projeção da forma aproximadamente esférica da Terra num plano.. No entanto, todas as projeções cartográficas apresentam deformações do espaço (Quadro 2):
Quadro 2: Principais projeções cartográficas utilizadas na representação da superfície terrestre.
| Projeção Cilíndrica | Projeção Cónica | Projeção Azimutal |
 |
 |
 |
| É a mais utilizada para representar a totalidade da Terra | É a mais utilizada para representar as latitudes médias | É a mais utilizada para representar as regiões polares |
| Representa a linha do Equador de forma bastante exata | Apenas representa um hemisfério de cada vez | Apresenta grandes deformações nas zonas longe dos polos |
| Apresenta grandes distorções nas regiões polares | Apresenta grande distorção nas áreas junto ao Equador | Apenas representa um hemisfério de cada vez |

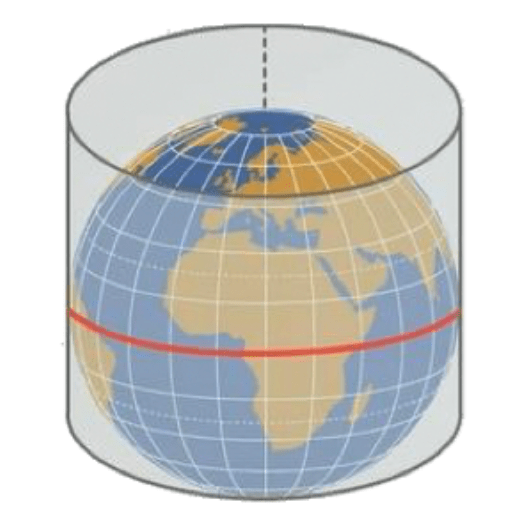

| Projeção Cilíndrica | ||
|
||
| É a mais utilizada para representar a totalidade da Terra | ||
| Representa a linha do Equador de forma bastante exata | ||
| Apresenta grandes distorções nas regiões polares | ||

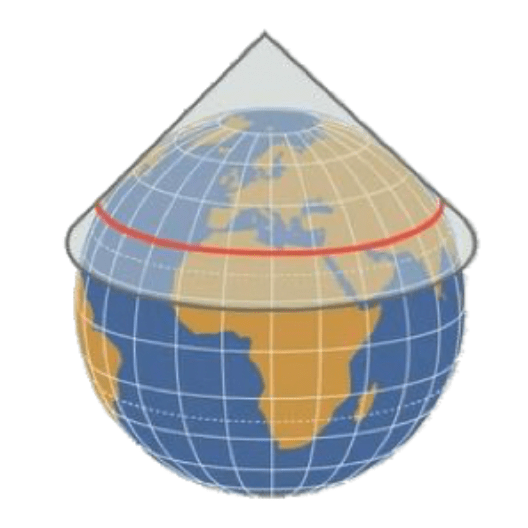

| Projeção Cónica | ||
|
||
| É a mais utilizada para representar as latitudes médias | ||
| Apenas representa um hemisfério de cada vez | ||
| Apresenta grande distorção nas áreas junto ao Equador | ||

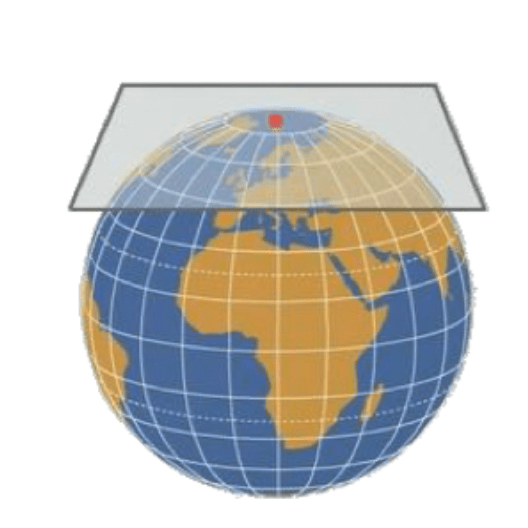

| Projeção Azimutal | ||
|
||
| É a mais utilizada para representar as regiões polares | ||
| Apresenta grandes deformações nas zonas longe dos polos | ||
| Apenas representa um hemisfério de cada vez |
Título – indica o assunto, área e período de tempo tratados no mapa;
Legenda – identifica e descodifica (explica) o conjunto de símbolos e/ou cores utilizados no mapa;
Escala – indica a relação entre a distância representada no mapa e a distância na realidade. Permite saber o número de vezes que a realidade foi reduzida para ser representada no mapa. Existem dois tipos de escalas: a escala numérica e a escala gráfica;
Orientação – indica a direção do mapa através de um dos rumos da roda dos ventos;
Fonte – indica a origem do mapa e/ou da informação nele representada.
i
Figura 4: Elementos fundamentais dos mapas.
-
